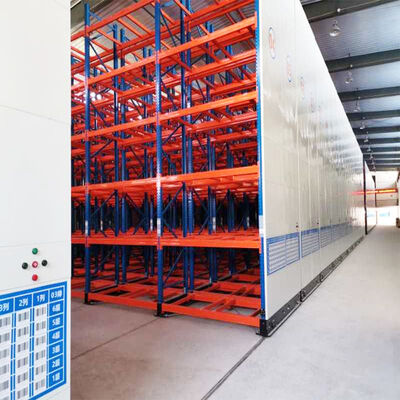

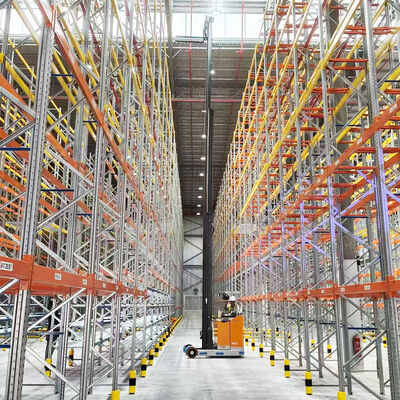

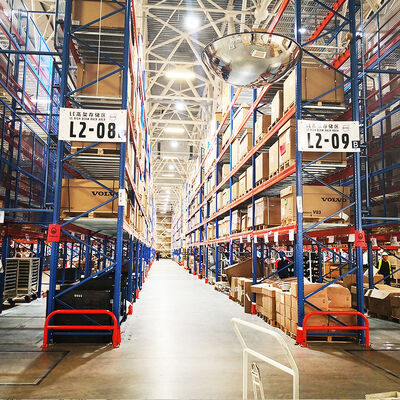

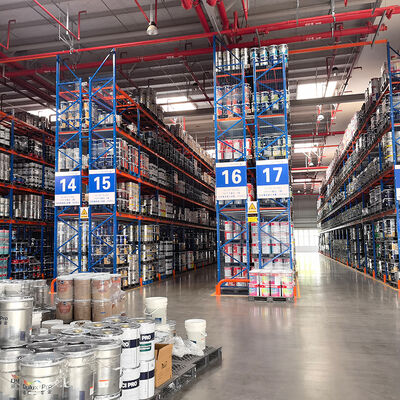

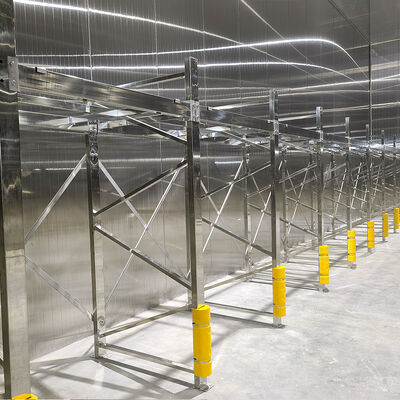

Étagères de stockage pour palettes lourdes

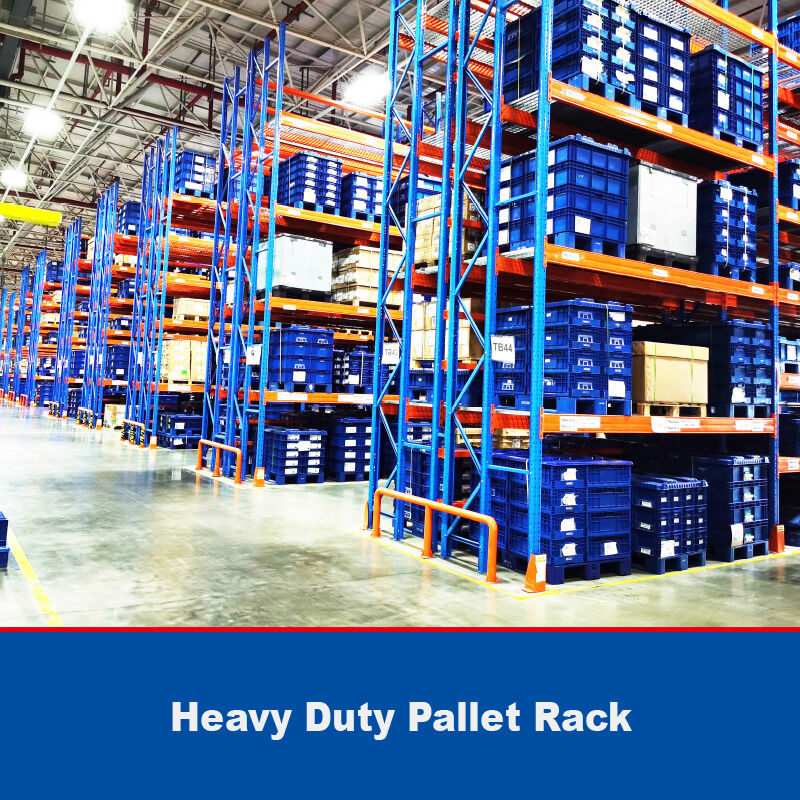

Râtelier de palettes robuste

1

Le râtelier robuste, également connu sous le nom de râtelier à poutres ou râtelier de chargement, fait partie des râteliers de palettes, qui est la forme d'étagère la plus courante dans divers systèmes d'étagères de stockage, tant au niveau national qu'international. Structure entièrement assemblée sous forme de montant + poutre, structure simple et efficace. Selon les caractéristiques de l'équipement d'assemblage d'unités de stockage, des accessoires fonctionnels tels que : déflecteur, lamination d'acier (grille d'acier), étagère en treillis métallique, rail de guidage de cage de stockage, râtelier pour fûts d'huile, etc. peuvent répondre aux exigences des différents équipements d'assemblage d'unités sous forme de stockage de marchandises.
Structure composite enfichable, la hauteur de chaque poutre est facilement réglable par pas de 75 mm librement, conception de section intelligente et acier de haute qualité. Il facilite l'utilisation de la plupart des chariots élévateurs tels que les chariots élévateurs courants, les chariots à mât rétractable électriques, les chariots à tourelle à allée étroite, c'est le schéma de conception le plus largement utilisé du système de stockage.

Structure du produit

1

Avantages du produit

1

La traverse adopte une poutre de soudage de maintien, et les deux extrémités sont soudées avec des crochets, également appelés pinces de montant, pour connecter les montants ; la hauteur de la poutre peut être réglée librement par multiples de 75 mm. Le type de trou courant est le trou en diamant.

1. Sa structure est simple, sûre et fiable, et peut être ajustée et combinée à volonté, et l'ordre des articles entrant et sortant de l'entrepôt n'est pas restreint. Il est largement utilisé dans les modes de stockage avec stockage sur palettes et accès par chariot élévateur.
2. Le groupe de montants est relié par des boulons aux montants, aux traverses et aux contreventements diagonaux. Le groupe de montants et la poutre soudée en forme de C sont enfichés dans le cadre de l'étagère, fixés avec des goupilles de sécurité, et la structure est simple et fiable. Chaque niveau peut être ajusté librement de haut en bas par pas de 50 mm.
3. L'étagère à poutres présente les caractéristiques d'un grand moment d'inertie, d'une forte capacité de charge par niveau et d'une forte résistance aux chocs. La charge maximale par niveau peut atteindre 5000 kg/niveau dans le cadre d'une conception relative.
4. La plasticité est très importante. Des étagères de moulage, des étagères en mezzanine, des étagères d'entrepôt stéréoscopiques, etc. peuvent être construites sur la base d'étagères de palettes. Des étagères spéciales pour fûts d'huile peuvent également être fabriquées.
5. Les râteliers à poutres peuvent augmenter efficacement la hauteur de stockage de l'entrepôt et améliorer le taux d'utilisation de l'espace de l'entrepôt. Convient au stockage de tous types de marchandises.
6. L'apparence est sûre, et des protections de pieds de montant et des barres anti-collision peuvent être ajoutées pour éviter les collisions de chariots élévateurs. Afin de rendre le chargement par niveau plus sûr, des installations auxiliaires telles que des étagères à poutres, des panneaux de niveau, des traverses en treillis, etc. peuvent également être placées sur les poutres.
7. Faible coût, installation et fonctionnement faciles, positions de chargement faciles à trouver, convient à tous les outils de manutention.
8. Les étagères à poutres peuvent également être équipées de panneaux de niveau, qui peuvent être en plaques d'acier, en panneaux de mélamine ou en treillis. Ainsi, des palettes de différentes tailles peuvent être utilisées.
9. Simplicité : Le concept de production industrielle le plus simple et le plus facile à comprendre est utilisé. En plus de la description de la charge, l'équipement n'a pas besoin de prendre en compte trop de données précises et de règles structurelles. Les opérateurs de ligne de production peuvent les concevoir et les fabriquer en fonction de leurs propres conditions de poste de travail.
10. Amélioration de l'environnement de travail : En plus de réduire le temps et les déplacements nécessaires pour prendre et placer les pièces et les outils, le système de poste de travail peut également protéger le travail et les travailleurs.

Le boulon de sécurité est utilisé pour fixer le montant et la poutre. Ce qui est plus sûr et stable.

La pièce de pied utilise une pièce de soudage au sol surdimensionnée et ultra-épaisse, augmente sa fermeté et se fixe avec une vis d'expansion.

Montant

1

Les montants sont fixés par des vis, utilisez des vis pour fixer les supports horizontaux et diagonaux.

Section : 80×60 / 90 × 70 / 100×70 / 120×95

Caractéristiques : Fabriqué avec un moule, bonne capacité de charge, assemblage facile

Poutre

1

Poutre soudée super résistante, la poutre adopte des poutres pour augmenter les performances de charge de la poutre.

Tableau de charge répartie

—

1

—

1

Panneau en acier

Panneau galvanisé / Panneau en bois

Rayonnage à flux de cartons (Rayonnage à rouleaux gravitaire) Bande de fluidité

Grillage arrière
