Robot de bac de travail STU Robot de prélèvement d'entrepôt Robot mobile autonome AMR pour le transport et la manutention de boîtes de matériel de bac de travail

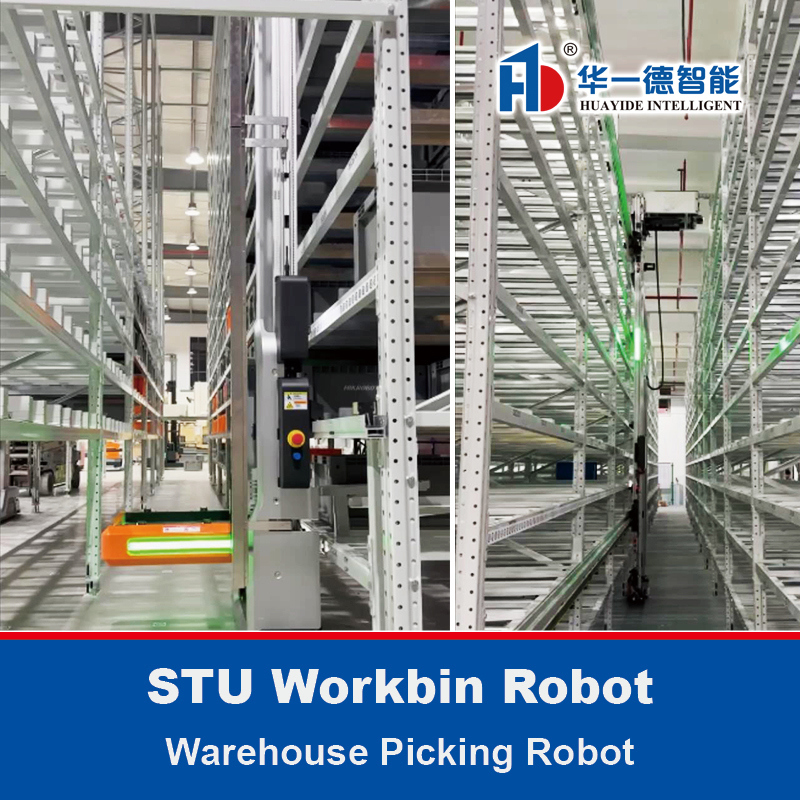

STU  Robot de bac de travail

——

AMR (Robot Mobile Autonome)

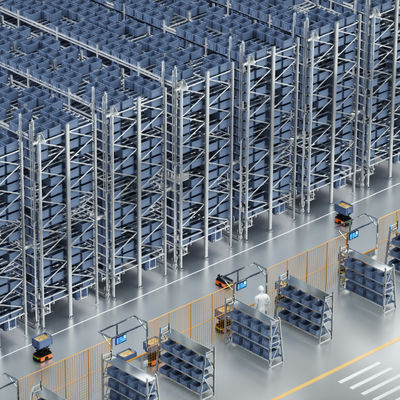

Les produits de la série STU sont une nouvelle génération de robots de bacs développés pour des scénarios de stockage à haute densité et à haute efficacité. Leur vitesse de fonctionnement ultra-élevée et l'espacement extrêmement étroit des bacs améliorent considérablement l'efficacité et la densité du stockage. Combinés à la riche gamme de produits de Hikvision Robotics, ils forment de multiples solutions d'application pour répondre aux besoins de divers scénarios.

Ultra haute efficacité :modules de marche et de levage à grande vitesse, combinés à différentes combinaisons de puissance pour les solutions de véhicules grands et petits et les solutions de convoyeurs, garantissent une efficacité optimale
Fonctionnement continu :alimentation électrique coulissante, fonctionnement continu 24 heures sur 24
Sécurité du travail :Conception pour éviter les erreurs dans la manipulation des marchandises par le mécanisme d'exécution ; L'ensemble de la machine est équipé d'un laser d'évitement d'obstacles pour détecter les entrées anormales et assurer un fonctionnement sûr ; Conception de protection contre la levée et la chute, conception anti-torsion de la marche, etc. assurent la fiabilité opérationnelle
Maintenance pratique :L'ensemble de la machine est modularisé et la conception de la maintenabilité des composants d'alimentation de marche est améliorée. Les composants prennent en charge le démontage rapide ; Concevoir des fixations de maintenance spécialisées pour un remplacement rapide de l'ensemble de la machine

Percer l'efficacité du vélo, améliorer la capacité de débit
Améliorer l'efficacité de la machine et accélérer l'efficacité de la circulation

Briser le goulot d'étranglement de la capacité de transport vertical
Améliorer l'efficacité de l'axe Z, améliorer encore l'utilisation de l'espace

Robot de bac de travail · AMR Mobile Autonome Robot · Fabriqué en Chine

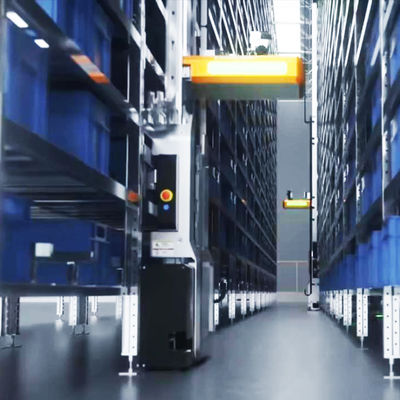

Structure de base STU

—

L'architecture globale adopte une approche modulaire, réutilisant le mécanisme d'exécution CTU et l'architecture à portique, et complétant la vérification d'adaptation et la vérification de la fiabilité.

Voie de marche
● Code de positionnement de marche
● Le module de positionnement visuel de haute précision assure efficacement la stabilité et la synchronisation de la marche, la synchronisation des pistes de haut en bas atteignant le niveau ms

Cadre de porte de levage
Soulevez le mécanisme à portique basé sur l'architecture à portique CTU pour une conception légère, avec des tests de fiabilité dépassant 7000 km

Composants de serrage
● Serrer et s'adapter à la manipulation mixte des boîtes/boîtes d'origine
● Tirer avec crochet, boîte d'ingrédients à haute densité, aucun espace entre l'avant et l'arrière
● Conception modulaire des composants, réutilisation de base des mécanismes d'exécution CTU, types divers, qui ont tous subi plus de 1,5 million de vérifications de fiabilité et subi une vérification d'adaptation STU

Interaction homme-machine et configuration de sécurité

—

Robot de bac de travail · AMR Mobile Autonome Robot · Fabriqué en Chine

Paramètres techniques du produit

—

À l'heure actuelle, l'accent est mis principalement sur les composants de serrage et les composants de crochet et de traction, ciblant trois types de boîtes standard : 6040, 6545 et 8060. À l'avenir, d'autres formes de produits seront progressivement lancées.

Remarque :
1) La longueur du véhicule L nécessite une évaluation du projet pour la direction du tunnel parallèle/la boîte de matériel à tirer par crochet
2) L'accouplement d'un seul côté par crochet et traction (par exemple, la boîte de matériel de l'étagère gauche ne peut être transportée que vers l'étagère tampon gauche), la pince et le maintien peuvent

Robot de bac de travail · AMR Mobile Autonome Robot · Fabriqué en Chine

Avantage STU

—

Avantage de la capacité de l'entrepôt

—

25 %

Percer la hauteur de stockage dans la direction de l'axe Z
La distance étroite du tunnel peut être réduite

20+%

BHaute densité de stockage
L'espace entre les boîtes de matériel se rétrécit

● Le composant de récupération de conteneurs prend en charge plusieurs positions de profondeur et plusieurs méthodes de récupération : serrage, accrochage et compression de la distance entre les boîtes gauche et droite et de la distance entre les boîtes avant et arrière à l'extrême. Ces avantages de l'accumulation technologique peuvent être réutilisés dans STU.
● STU présente de meilleurs avantages structurels, avec un portique à un seul niveau capable de supporter des hauteurs de prise plus élevées et des allées plus étroites, ce qui se traduit par une capacité d'entrepôt accrue pour la même zone.

Mise à niveau de l'efficacité de la machine STU

—

Vitesse de marche latérale maximale :3 m/s

Vitesse maximale de levage vertical :2 m/s

● STU fonctionne sur la voie de l'étagère, atteignant une précision de positionnement et de chargement plus élevée, et une vitesse de fonctionnement plus rapide.
● La vitesse de marche latérale maximale de STU est de 3 m/s ; La vitesse de levage verticale maximale est de 2 m/s.
● Grâce à la stratégie, la distance horizontale de la manipulation des conteneurs peut être optimisée, et pour les scénarios d'application, STU n'a souvent pas besoin d'atteindre un état de fonctionnement rapide. Dès le début de la conception STU, les performances d'accélération et de décélération ont été considérablement améliorées.

Avantages principaux de STU

—

Capacité de débit d'une seule allée augmentée de :  2 fois+

Capacité de débit d'une seule allée augmentée de :  3 fois

Grâce aux calculs de données spécifiques du plan du projet, le plan STRP montre que par rapport au plan TRP, l'efficacité de la manipulation de conteneurs d'un seul équipement dans la direction verticale est augmentée de plus de 2 fois. STU peut augmenter efficacement la capacité de débit d'une certaine longueur de chaussée, et la capacité de débit d'une seule chaussée peut être augmentée de 3 fois.

La proportion d'investissement dans les machines et les installations a diminué
Augmentation de la proportion d'investissement dans les installations de stockage

Le coût d'investissement du projet de solution de boîte de matériel à personne comprend principalement les installations robotiques et les installations de stockage (principalement les étagères). Grâce aux calculs de données spécifiques du plan du projet, le coût des installations de stockage dans le plan global a encore augmenté par rapport au plan TRP, et l'investissement dans les installations de stockage a directement renforcé la capacité de stockage. La proportion des coûts des installations robotiques dans l'investissement global du projet a diminué, ce qui a entraîné une diminution du coût global de la solution.

Solutions principales STU

—

Robot de bac de travail · AMR Mobile Autonome Robot · Fabriqué en Chine

Cas de projet

—

Robot de bac de travail · AMR Mobile Autonome Robot · Fabriqué en Chine

À PROPOS DE NOUS

—

Anhui Huayide Intelligent Storage Equipment Co., Ltd. (anciennement Anhui Huarunde logictics equipment Co., Ltd, créée en 2009) est située dans la ville scientifique de Hefei Binhu, dans la province d'Anhui. Elle se concentre sur le développement et la promotion d'équipements logistiques intelligents, intégrant la recherche et le développement scientifiques, la fabrication, l'intégration de systèmes, le marketing et les services d'ingénierie, s'engageant à fournir des équipements, des produits et des solutions logistiques intelligents de classe mondiale et compétitifs au niveau international, couvrant l'automatisation et la fabrication intelligente. Nos produits sont largement utilisés dans les secteurs de l'énergie, de l'automobile, de la chimie, de la logistique, des services publics, de la fabrication et d'autres industries.

Nous avons une forte technique, en nous appuyant sur la coopération approfondie entre l'Université polytechnique d'Anhui, l'institut de recherche de l'Université des sciences et technologies de Chine et des entreprises bien connues. Dans le processus de recherche et développement de produits, il a absorbé un grand nombre de technologies et de concepts avancés, possède des capacités complètes de recherche et développement technique d'équipements logistiques intelligents. Nous avons des réalisations extrêmement profondes en matière de planification de projets, de fabrication intelligente, de contrôle électrique intelligent, de développement de logiciels informatiques et de gestion de projets d'ingénierie.

Nous avons :
une machine d'essai de résistance des matières premières d'étagères professionnelles, des machines d'essai de charge de colonnes et des machines d'essai de charge de poutres.

Nous avons :
un ensemble complet d'équipements d'essai de qualité de revêtement de surface d'étagères : machine d'essai de coupe transversale, machine d'essai d'emboutissage, jauge d'épaisseur magnétique électronique, instrument de mesure de la brillance, machine d'essai au brouillard salin, etc.

Nous avons passé :
la certification du système de qualité IS09001, la certification du système environnemental IS014001, la certification du système de santé au travail ISO18001. Testé par l'institut de recherche européen, nous avons passé divers indicateurs tels que la sécurité et la protection de l'environnement, obtenu la certification CE et obtenu un laissez-passer de vente pour entrer sur le marché européen.

Détails de l'entreprise  ( Cliquez pour entrer )

Chaîne de production  ( Cliquez pour entrer )

Contactez-nous  ( Cliquez pour entrer )

Robot de bac de travail · AMR Mobile Autonome Robot · Fabriqué en Chine

FAQ

—

1. Q : Quelles sont vos conditions commerciales ?
1) Conditions de paiement : T/T 30 % d'acompte après confirmation de la commande, 70 % du solde payé contre connaissement.
2) Délai de livraison : normalement dans les 20 à 25 jours après réception de l'acompte.
3) Politique d'échantillon : des échantillons sont toujours disponibles pour chaque modèle. Les échantillons peuvent être prêts dans les 7 à 15 jours suivant la réception du paiement.
4) Port d'expédition : Port de Shanghai / Nanjing
2. Q : Quel est votre service ?
1) Votre demande concernant nos produits ou nos prix recevra une réponse dans les 12 heures.
2) Un personnel bien formé et expérimenté pour répondre à toutes vos demandes en anglais courant.
3) OEM et ODM, tout rayonnage personnalisé, nous pouvons vous aider à concevoir le produit.
4) Nous avons des ingénieurs professionnels très expérimentés pour créer les meilleures solutions.
3. Q : Avez-vous des références pour l'assemblage des produits ?
Oui, nous proposons un manuel d'assemblage et nous pouvons vous fournir un ingénieur instructeur dans votre entrepôt si nécessaire.
4. Q : Quel est le processus commercial international ?
Dessin de conception → Confirmer le dessin → Devis → PI → Confirmer PI → Organiser un acompte de 30 % → Fabrication → Contrôle qualité → Payer le solde → Expédition.
5. Q : Quel est votre avantage ?
1) Commande urgente, nous pouvons livrer rapidement.
2) Prix compétitif de vente directe d'usine.
3) Ingénieurs professionnels expérimentés.
6. Q : Comment facturer les frais d'outillage (coût d'ouverture d'un nouveau moule) ?
Pour la production des exigences d'outillage nécessaires, facture le coût avant la première commande pour l'ouverture d'un nouveau moule, et le coût sera partiellement ou totalement remboursé après un certain nombre de commandes.
