VFR-CL3,VNA AMR de type fourchette,robot mobile autonome de type fourchette à couloir très étroit CL série type 3 pour l'empilement et la manutention de palettes d'entrepôt
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | HuaYide |
| Certification: | CE & ISO |
| Numéro de modèle: | VFR-CL3, AMR de type fourche VNA |
| Documents: | Very Narrow Aisle Fork-type...ot.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ENSEMBLE |
|---|---|
| Prix: | USD 30-80 per set |
| Détails d'emballage: | Chargement enveloppé sous pellicule et facile de banding+Stretch en plastique et déchargement avec l |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | LC, T/T |
| Capacité d'approvisionnement: | 5000 ensembles par mois |
|
Détail Infomation |
|||
| Nom: | VFR-CL3, AMR de type fourche VNA | Application: | Manutention des palettes en entrepôt |
|---|---|---|---|
| Dimensions L * L * H: | 1500*1520*2630 millimètres | Radius de rotation minimum: | 930 mm |
| largeur de voie: | 1700-1800 millimètres | Capacité de charge nominale: | 1000kg |
| Précision de positionnement: | ± 5 mm | Vitesse de marche maximale: | 1,2 m/s |
| Vitesse de marche en charge: | 1,0 m/s | Adapter la palette: | 1200*1000*150, 1100*1100*150, 1200*1200*150 |
| Mettre en évidence: | Type de fourchette à allée très étroite,AMR de type fourche VNA,robot d'empilement de palettes |
||
Description de produit

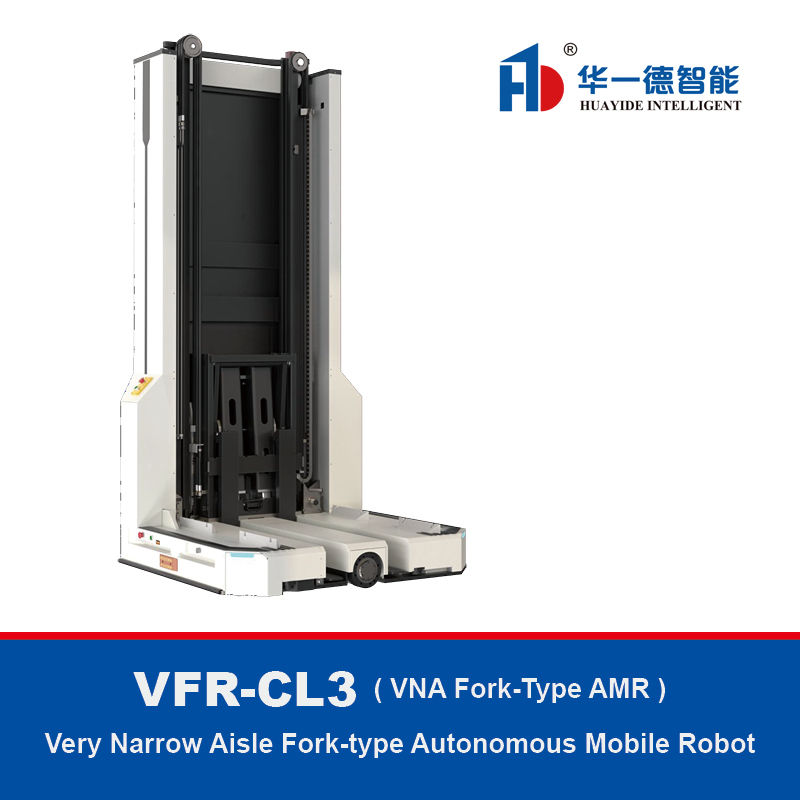

VFR-CL3 ( AMR de type fourche VNA )
Robot mobile autonome de type fourche à allée très étroite
AMR de type fourche VFR CL Série stype 3
• Le VFR-CL3 est un AMR de type fourche à allée très étroite CL Série stype 3, conçu sur la base du VFR-CL2 avec une hauteur de levage et une capacité de charge améliorées.
• Le VFR-CL3 a subi un renforcement de la stabilité du mât, des accessoires et du châssis, permettant une hauteur de levage allant jusqu'à 3,8 mètres sans perte de charge à 3 mètres.
• Le VFR-CL3 est équipé de la fonction "Réglage adaptatif de la pression des roues motrices", qui peut réguler le centre de gravité du véhicule à la fois en charge et à vide, améliorant ainsi la stabilité dans toutes les conditions.
• Le VFR-CL3 dispose également de fonctions de sécurité telles que l'évitement d'obstacles en haute altitude, l'alarme de surcharge, l'alarme de contact de la pointe du mât, la détection de charge élevée, l'alarme d'obstruction et l'alarme d'inclinaison du mât, assurant une protection de sécurité complète.
AMR de type fourche VNA · Mobile autonome AMR Robot · Fabriqué en Chine
Caractéristiques de performance
—
| Spécifications | CL3 | Précision de positionnement (mm) | ±5 |
| Dimensions L * l * H (mm) | 1500*1520*2630 | Capacité de franchissement (mm) | 5 |
| Rayon de braquage minimum (mm) | 930 | Capacité d'enjambement (mm) | 30 |
| Largeur de voie (mm) | 1700-1800 | Capacité de montée (%) | 3 |
| Poids propre (Kg) | 1500 | Durée de fonctionnement nominale (h) | 12 |
| Température de fonctionnement (° C) | 0-40 | Temps de charge (h) | 2 |
| Humidité de fonctionnement (%) | 10-90 | Nombre de cycles de charge (0-80%) | ≥1500 |
| Capacité de charge nominale (Kg) | 1000 | Méthode de charge | Automatique et manuel |
| Hauteur maximale de prise et de dépose (mm) |
3600 |
évitement autonome d'obstacles |
√ |
| Méthode de navigation | Code QR/SLAM+navigation par code QR | sécurité passive | √ |
| Vitesse de marche maximale (m/s) | 1.2 | Dispositif d'avertissement | √ |
| Vitesse de marche en charge (m/s) | 1.0 | Interrupteur d'arrêt d'urgence | √ |
|
Palette d'adaptation |
Type : Palette Chuanzi (les conditions de travail spécifiques peuvent également prendre en charge la palette Tianzi) Dimensions extérieures (mm) : 1200*1000*150, 1100*1100*150, 1200*1200*150 Hauteur du trou de la fourche (mm) : ≥100 Hauteur du plan supérieur du trou de la fourche par rapport au sol (mm) : ≥120 |
||
AMR de type fourche VNA · Mobile autonome AMR Robot · Fabriqué en Chine
VFR-CL3 Avantages
—
Soulève jusqu'à 3,8 m, 3 m sans charge, plus haut et plus solide
Prend en charge le "réglage adaptatif de la pression des roues motrices",
ajuster intelligemment la position du centre de gravité de la carrosserie du véhicule,
et améliorer la stabilité du véhicule.
● Allée étroite ● Ramassage immédiat à l'arrivée ● Précision ± 5 mm
● Conforme à la norme internationale IS03691-4. Alarme de surcharge, alarme de hauteur de chargement, alarme d'obstruction étendue, alarme d'inclinaison du portique, alarme d'évitement d'obstacles en haute altitude
● Reconnaissance intelligente des plateaux, réglage adaptatif de la pression des roues motrices
AMR de type fourche VNA · Mobile autonome AMR Robot · Fabriqué en Chine
Garantir pleinement la sécurité
—
● Évitement d'obstacles en haute altitude ● Alarme de surcharge ● Alarme de contact de la pointe de la fourche
● Inspection des marchandises en haute altitude ● Alarme d'obstruction étendue ● Alarme d'inclinaison du cadre de la porte
Alarme d'obstruction étendue
Alarme d'inclinaison du cadre de la porte
Évitement d'obstacles en haute altitude
Alarme de contact de la pointe de la fourche
AMR de type fourche VNA · Mobile autonome AMR Robot · Fabriqué en Chine
Application du produit
—

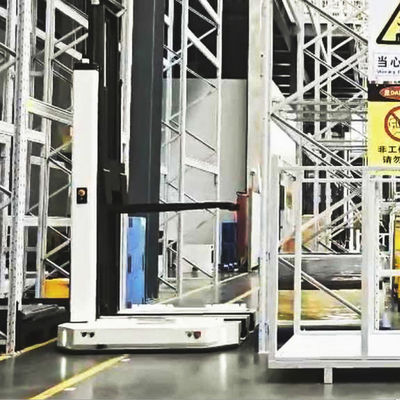

Appliqué au système de rayonnage Radio Shuttle et à l'arrimage du chariot navette
AMR de type fourche VNA · Mobile autonome AMR Robot · Fabriqué en Chine
Avantages VFR
—
Avantages de l'AMR de type fourche VNA
Robot mobile autonome de type fourche à allée très étroite

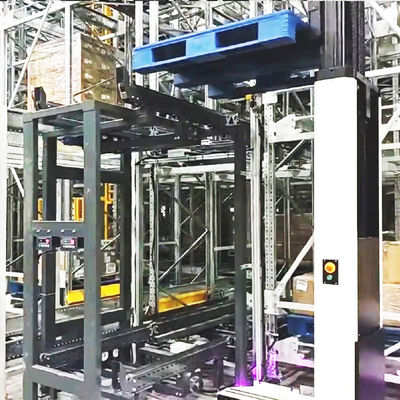

Scénarios d'application riches : non seulement il peut se connecter de manière transparente à la palette au sol, mais il peut également être soulevé de manière flexible pour s'arrimer avec précision à divers ports de connexion, et peut être étendu à des positions élevées pour réaliser un arrimage efficace avec des rayonnages à palettes robustes ; La coordination transparente avec les ascenseurs assure un fonctionnement sûr, rapide et entièrement automatisé dans les installations d'entrepôt.
Intelligence : Le radar laser détermine intelligemment l'angle du trou de la fourche de la palette et le corrige de manière autonome pour effectuer le retrait de la fourche de la palette.
Sécurité et stabilité : Compte tenu de la complexité de la sécurité de la scène sous tous ses aspects, plusieurs types de capteurs ont été ajoutés, qui sont conformes à la certification CE et aux normes internationales ISO3691-4.
Haute précision et efficacité : Notre algorithme de fusion multi-capteurs auto-développé utilise la technologie SLAM pour le positionnement global, combiné à des codes QR et des autocollants réfléchissants pour un positionnement précis, avec un temps de positionnement de seulement 1,5 seconde.
Adaptabilité : Convient aux palettes multi-matériaux, avec une toute nouvelle structure de châssis robuste, assurant la stabilité sous de lourdes charges et l'adaptabilité au sol.

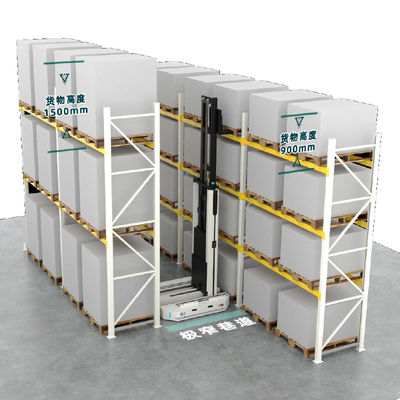

Stockage haute densité : tunnels extrêmement étroits, aussi bas que 1,65 mètre, corps compact, densité de stockage augmentée de 80 % par rapport aux piles traditionnelles ; Optimiser l'efficacité du stockage dans l'environnement de l'entrepôt au sol et prendre en charge l'accès automatisé à haute densité dans les installations à disposition verticale.
AMR de type fourche VNA · Mobile autonome AMR Robot · Fabriqué en Chine
Présentation du projet
—
Projet de l'industrie pharmaceutique : Ce système logistique intelligent peut répondre aux besoins de livraison quotidiens de 1646 magasins pour l'entreprise, 320 000 commandes sont divisées en pièces quotidiennement.
Projet de l'industrie pharmaceutique : Le plan global de ce projet comprend plus de 1500 emplacements de stockage de palettes, plus de 13000 emplacements de stockage de boîtes de matériel et 406 ensembles de rayonnages de matériel mobiles. Répondre à 100 % aux besoins de manutention logistique interne des entreprises, avec une grande flexibilité et évolutivité.
Projet de l'industrie de la fabrication électronique : La conception du projet prévoit 9600 emplacements de stockage de palettes et introduit des équipements de base tels que des robots mobiles à fourche latérale pour réaliser un traitement précis et rapide des opérations. Dans le même temps, le système logistique intelligent de soutien possède également une grande flexibilité et évolutivité, fournissant une base logistique solide pour la croissance future de l'entreprise. VFR connecte les opérations logistiques et de manutention au sein de l'usine, réalisant une automatisation à 100 % de la manutention.
Projets de l'industrie de l'image et de la vision :
• Tous les modèles adoptent la méthode de navigation SLAM+code QR pour réduire l'impact des codes QR sur le sol.
• Intégration transparente des étagères de la chaîne de production, des lignes de convoyeurs et d'autres équipements pour améliorer l'efficacité.
• Planification hybride RCS, plusieurs modèles fonctionnant en parallèle pour améliorer l'efficacité énergétique du site.
AMR de type fourche VNA · Mobile autonome AMR Robot · Fabriqué en Chine
